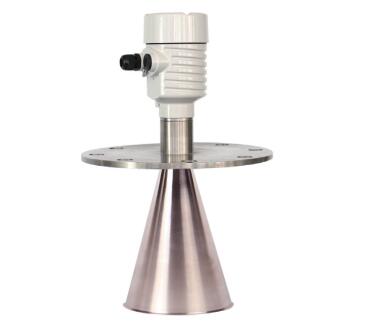

SKD53喇叭天线雷达物位计
简介
SKD53喇叭天线雷达物位计传感器是雷达式物位测量仪表测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA叠加HART信号。
SKD53喇叭天线雷达物位计参数
应 用：适应各种存储容器或过程计量环境，液体、浆料、固体。比如：原油、轻油储罐，原煤、粉煤仓位，挥发性液体储罐，焦碳料位，浆料储罐，固体颗粒。
测量范围：35米
过程连接：法兰
介质温度：-40~200℃
过程压力：-0.1~4Mpa
精 度：±10mm
频率范围：6GHz
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线)
喇叭天线雷达物位计特点
- 可以测量所有介电常数＞1.8的介质
- 测量范围0-20m(可以扩展到35米)
- 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
- 4~20mA输出或数字型信号输出
- 分辨率1mm
- 不受噪音、蒸汽、粉尘、真空等于工况影响
- 不受介质密度、粘稠度和温度的变化的影响
- 过程压力可达4Mpa
- 过程温度可达250℃
- 采用非接触式测量，采用稳定的材料制造

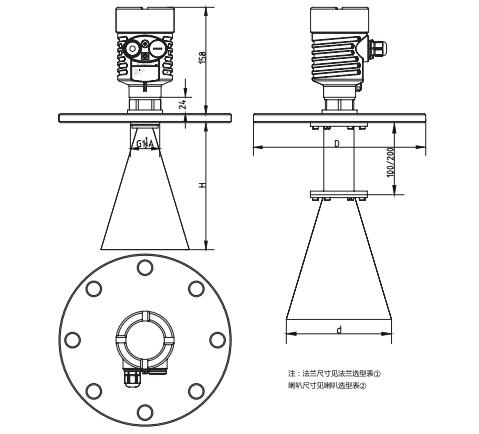

SKD53喇叭天线雷达物位计外型尺寸图

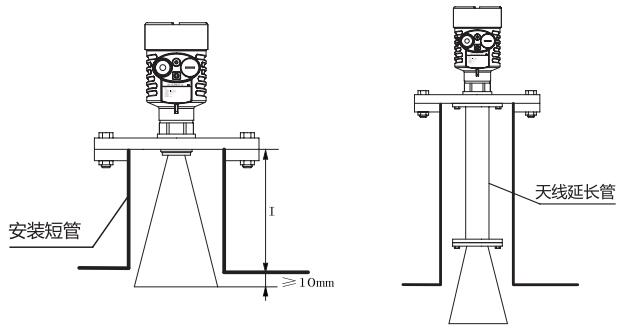

SKD53喇叭天线雷达物位计安装
SKD53喇叭天线雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
过程连接/材料 |
D不锈钢法兰DN150 PN16C型
E不锈钢法兰DN200 PN16C型
F不锈钢法兰DN250 PN16C型
Y特殊定制 |
天线型式/材料/ |
C喇叭天线146mm/不锈钢304
B喇叭天线196mm/不锈钢304
D喇叭天线242mm/不锈钢304 |
天线延长管 |
1. 无
2. 200mm
3. 300mm
4. 400mm |
密封/过程温度 |
P 普通密封/-40…100℃
G普通密封/-40…250℃带散热片 |
电子单元 |
3 (4~20)mA/（24）VDC/HART两线制
4 (4~20)mA/（~24）VDC /HART四线制
5 (4~20)mA/（~220）V AC/HART四线制 |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
