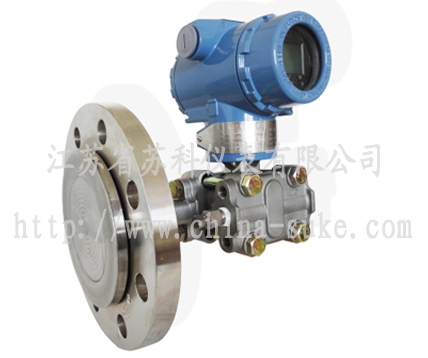

SK1151/3351LT法兰式液位变送器
|
SK-1151/3351LT法兰式液位变送器可对各种容器、储罐内的液体的液位进行正确测量,法兰式液位变送器有单法兰液位变送器和双法兰液位变送器两种。单法兰液位变送器是用于测量容器、储罐内无外部工作压力的液体的液位，双法兰液位变送器测量容器、储罐内有系统工作压力的液体的液位。
法兰式液位变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭或者敞口容器或者储罐内的液体的液位测量。法兰标准按ADSI与国标生产，美标法兰有3〞、4〞规格，法兰等级为150LB、300LB。如用户采用GB9116-88S标准，法兰尺寸为DN40 DN50 DN80 DN100；法兰等级为PN1.0 PN1.6 PN2.5 PN4.0。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
精度等级：0.5%；0.2%
●选型表
SK1151/3351LT |
法兰式液位变送器 |
|
代码 |
量程范围KPa |
3 |
0-1.3～7.5 |
4 |
0-4-40 |
5 |
0-40～200 |
6 |
0-0.16～700 |
|
代码 |
输出功能 |
E |
4-20mA（模拟信号） |
S |
智能式(带HART协议） |
|
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
A0 |
(3〞)80 |
平 |
316L |
A2 |
(3〞)80 |
50 |
316L |
A4 |
(3〞)80 |
100 |
316L |
A6 |
(3〞)80 |
150 |
316L |
B0 |
(4〞)100 |
平 |
316L |
B2 |
(4〞)100 |
50 |
316L |
B4 |
(4〞)100 |
100 |
316L |
B6 |
(4〞)100 |
150 |
316L |
C0 |
(3〞)80 |
平 |
哈氏C-276 |
D0 |
(4〞)100 |
平 |
哈氏C-276 |
E0 |
(3〞)80 |
平 |
钽 |
F0 |
(4〞)100 |
平 |
钽 |
G0 |
50 |
平 |
316L |
G2 |
50 |
50 |
316L |
G4 |
50 |
100 |
316L |
G |
50 |
平 |
哈氏C-276 |
G1 |
50 |
平 |
钽 |
H |
40 |
平 |
316L |
H1 |
40 |
平 |
哈氏C-276 |
H2 |
40 |
平 |
钽 |
T |
特殊约定 |
|
代码 |
结 构 材 料 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
25 |
316不锈钢 |
316不锈钢 |
钽 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
代码 |
选项 |
M1 |
0-100%线性指示表 |
M2 |
LED显示表 |
M3 |
LCD显示表 |
B1 |
管装弯支架 |
B2 |
板装弯支架 |
B3 |
管装平支架 |
D1 |
侧面泄放阀在压力室上部 |
D2 |
侧面泄放阀在压力室下部 |
不注 |
1/2NPT锥管螺纹接头 |
C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 |
d |
隔爆型dⅡBT4 |
i |
本安型iaⅡCT6 |
|
|
