產品概述
SK3351GP型電容式壓力變送器關鍵材料，元器件和零部件與整機經過組裝和測試，該產品具有、原理合理、品種規格齊全、安裝使用簡便等特點。同時與傳統1151以及其它知名同類產品替換，有很好的通用性和替代能力。該系列產品小巧精致外，更推出具有HART現場總線協議和智能化功能。
SK3351GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
工作原理

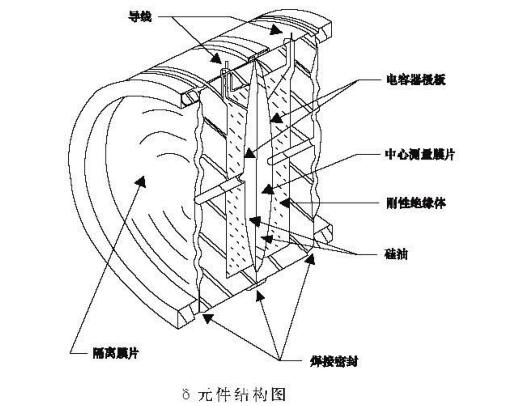

SK3351GP型電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。（見圖）

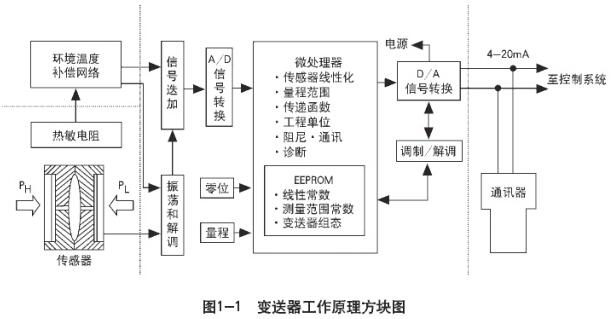

上圖是電容式壓力變送器基本工作原理，下圖將敘述各部件的功能。
產品特點
◆精度佳
◆穩定性好
◆二線制（特殊可四線制）
◆固體元件，接插式印刷線路板
◆小型、重量輕、堅固抗震
◆量程、零點外部連續可調
◆正遷移可達500%；負遷移可達600%
◆阻尼可調
◆單向過載保護特性好
◆無機械可動部件，維修工作量少
◆全系列統一結構，零部件互換性強
◆接觸介質的膜片材料可選擇(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
◆防爆結構，全天候使用
◆智能HART現場總線協議
功能參數
使用對象：液體、氣體和蒸汽
測量范圍：0~0.1KPa至0~40Mpa
輸出信號： 4~20mA DC(特殊可為四線制220V供電，0~10mA DC輸出)
供電電源：12~45V DC,一般為24V DC(見圖負載特性)

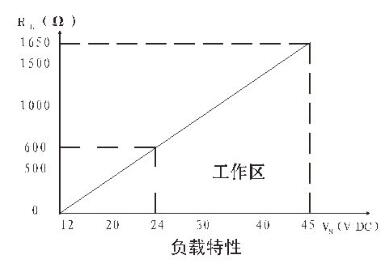

負載特性：與供電電源有關，在某一電源電壓時帶負載能力見上圖(負載特性)，負載阻抗RL與電源電壓Vs關系為：RL≤50（ Vs-12）
指示表：指針式線性指示0~100%等分刻度或LCD液晶式、LED數碼管顯示。
防 爆：a.隔爆型 EXdIIBT4~BT6、EXdIICT4~CT6、粉塵防爆：ExtDA21 T80℃
b.本質安全型 iaIICT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。（智 能型:量程比15:1）
最大正遷移量為最小調校量程的500%；最大負遷移量為最小調校量程的600%。
溫度范圍：放大器工作溫度范圍：-29~93℃(TL型為：-25~70℃)
灌充硅油的測量元件：-40~104℃
法蘭式變送器灌充高溫硅油時:-20~315℃，普通硅油:-40~149℃
靜 壓：1、4、10、25、32MPa
濕 度：相對濕度為0~100%
容積吸取量：＜0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調

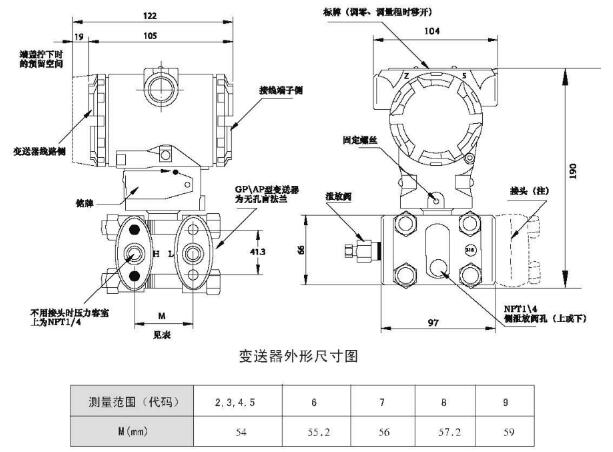

外形尺寸與安裝連接示意圖(注:該尺寸僅供參考,以實際產品尺寸為準)
選型方式
SK3351GP |
壓力變送器 |
|
代碼 |
量程范圍KPa |
2 |
0-0.125～1.5 |
3 |
0-1.3～7.5 |
4 |
0-6.2～37.4 |
5 |
0-31.1～186.8 |
6 |
0-117～690 |
7 |
0-345～2068 |
8 |
0-1170～6890 |
9 |
0-3450～20680 |
0 |
0-6890～41370 |
|
代碼 |
輸出 |
E |
4-20mA |
S |
智能式 |
|
代號 |
結構材料 |
法蘭和接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
鉭 |
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
代號 |
選項 |
M1 |
0-100%線性指示表 |
M2 |
LED顯示表 |
M3 |
LCD顯示表 |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
D1 |
側面泄放閥在壓力室上部 |
D2 |
側面泄放閥在壓力室下部 |
不注 |
1/2NPT錐管螺紋接頭 |
| C0 |
1/2-14NPT椎管內螺紋接頭 |
C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
d |
隔爆型Exd IC T6 Gb/Ex tD A21 IP65 T80℃ |
i |
本安型iaⅡCT6 |
壓力變送器系列產品有：電容式壓力變送器；擴散硅壓力變送器；不銹鋼壓力變送器；陶瓷壓力變送器等。
