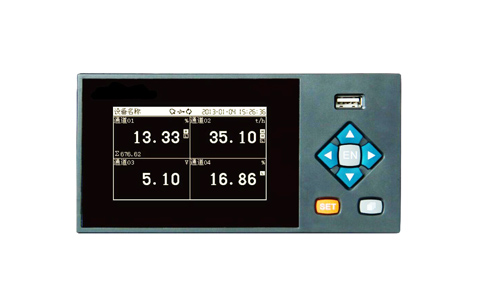

迷你型无纸记录仪介绍
SK202-MR迷你型无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如热电阻和热电偶的温度信号、流量计的流量信号、压力变送器的压力信号等。通过微处理器进行数据处理，一方面在分辨液晶显示屏幕上以多种形式的画面显示出来，另一方面把这些监察信号的数据存放在仪表内部的大容量存储芯片内，以便在仪表上直接进行数据和图形查询、翻阅和打印。
迷你型无纸记录仪特点
- 标准仪表尺寸160mm*80*99mm
- 单色液晶显示，320*200分辨率
- 4路万能信号输入，mA、V、mV、TC、RTD等
- 支持热电偶输入冷端补偿
- 信号输入±0.2%F.S.
- 间隔1分钟可记录180天，10年数据不丢失
- 通道高低限报警，4路继电器触点输出
- 1路4-20mA电流输出，1路24VDC配电
- USB2.0接口，支持仪表数据导出
- 多种数据表现形式，数显、棒图、曲线
- 支持通道累积，同时支持班报、日报、月报和年报
- 标准RS232C/RS485通讯接口，标准ModbusRTU协议
- 具有组态文件备份导出功能

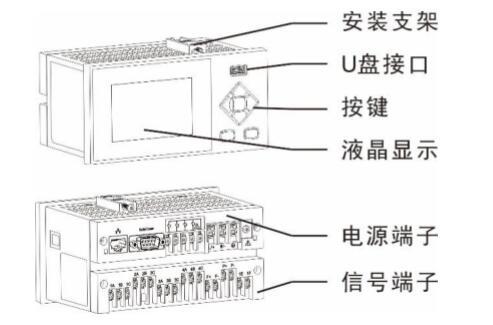

产品结构图（单位：mm）

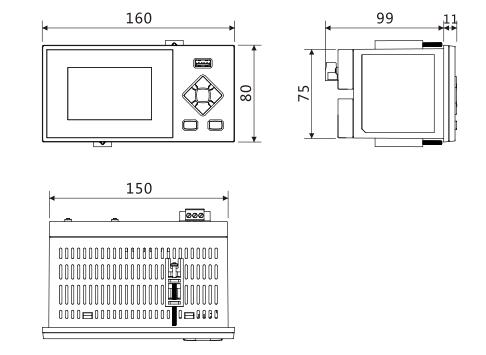

产品尺寸图（单位：mm）
迷你型无纸记录仪型谱
| SK202-MR |
迷你型无纸记录仪 |
外形尺寸 |
1 |
160×80×99mm，基体含仪表本体、4个输入 |
模拟输入通道数量 |
4 |
4通道模拟量输入 |
模拟输出通道数量 |
0 |
无变送输出 |
1 |
1路模拟量变送输出，4～20mA |
报警输出数量 |
2 |
2个继电器输出 |
通讯功能 |
0 |
无通讯接口 |
1 |
RS485通讯（ModbusRTU） |
2 |
RS232通讯 |
电源 |
1 |
220VAC |
2 |
24VDC |
|
