概述
工业用
热电偶作为一种温度传感器，通常和
显示仪表，
记录仪表和电子调节器配套使用�？梢灾苯硬饬扛髦稚写�0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司的符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

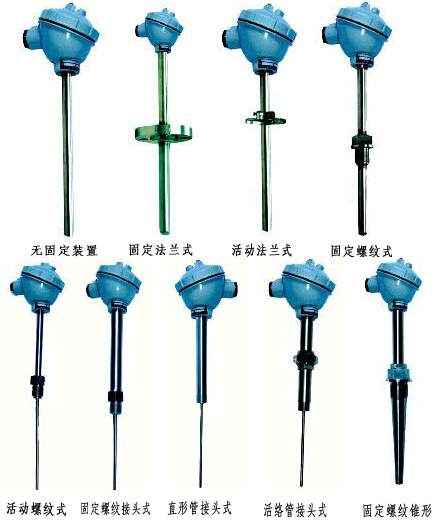

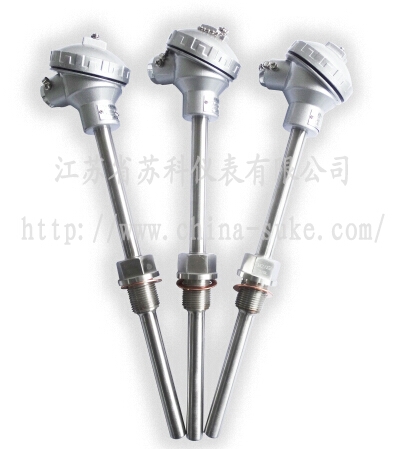

热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围
型号 |
分度号 |
允差等级 |
Ⅰ级 |
Ⅱ级 |
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
WRE |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~800 |
±0.004（t） |
333~900 |
WRF |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~750 |
±0.004（t） |
333~750 |
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
±0.004（t） |
125~350 |
±0.0075（t） |
133~350 |
WRP |
S |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1300 |
WRQ |
R |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1300 |
WRR |
B |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1600 |
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别 |
时间常数（秒） |
热惰性级别 |
时间常数（秒） |
Ⅰ |
90－180 |
Ⅲ |
10－30 |
Ⅱ |
30－90 |
Ⅳ |
＜10 |
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其�；ぬ坠芡饩兜�8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃） |
试验温度（℃） |
绝缘电阻值（Ω） |
≥600 |
600 |
72000 |
≥ 800 |
800 |
25000 |
≥1000 |
1000 |
5000 |
