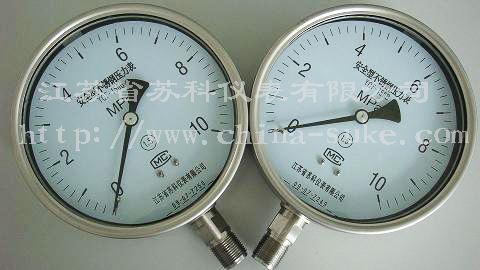

YQF-100 YQF-150系列全不锈钢安全型压力表根据<Q/BBI00-98>安全型压力表标准适用于恶劣及具有腐蚀性的环境。表内有安全隔板。背部设有泄压后盖及泄压孔，以释放因过载弹性元件破裂而产生的内部压力，增强了人员及设施的安全性。
全不锈钢安全型压力表顶部设有充液塞及一个内部补偿膜片，可在现场充液。充液型安全压力表具有耐震和阻尼性能，可以防止因震动对压力表内部的损伤，同时还可润滑内部元件，减少腐蚀。
此系列仪表被广泛用于食品、医药、炼油、化工、海上石油平台、钻井、船舶等行业。
一、特点：
● 全不锈钢，耐腐蚀性强
● 高压测量到100MPa
● 安全隔板装置，背部泄压
● 安全型双层防护玻璃
● 测量精度±1.0％±1.6％
二、主要技术指标：
精度 ±1.0％±1.6％
表壳尺寸 100mm 150mm
表壳材质 304不锈钢
表壳形式 安全壳构造，隔板装置后释放
管及接体 316不锈钢管同316不锈钢接体氩弧焊接
机芯 316不锈钢
连接形式 M20×1.5 或 1/2 NPT 底部连接，或背部连接（径向/轴向）
测量范围 －0.1...0 MPa,0.1...100 MPa
指针 普通
表玻璃 有机玻璃、安全型双层玻璃
耐震型充填材质 甘油98％（可选择硅油、氟油或其它类别）
防护等级 IP 65
温度 环境及工作介质温度不应超过：
充液型 0～140℉；
普通型 －40～140℉
三、注意：
当润滑脂甘油或硅油与氯、氮酸、氧化氮等强氧化剂混合时，会自发的发生化学反应，有燃烧或爆炸造成设备损坏，人员伤亡的可能。当压力表用于这些场合均不能内充润滑脂甘油或硅胶油，请与制造厂联系，充填正确的内充油。
|
