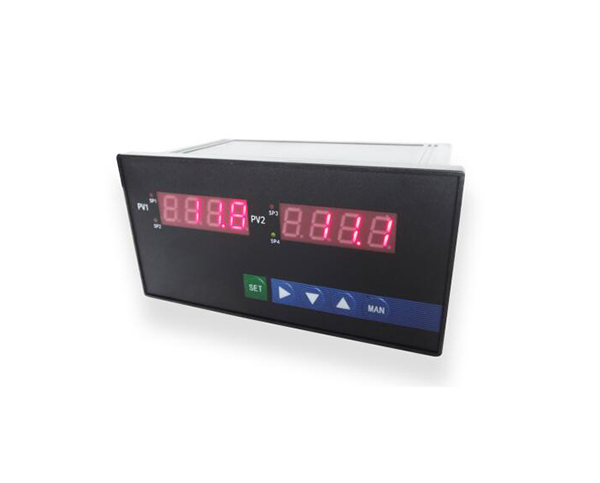

SK-402
双通道智能显示调节仪与各类传感器，变送器配合使用，可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。
●功能特点
万能输入功能；
具有自校准和人工校准功能；
多重保护、隔离设计、抗干扰能力强、可靠性好；
良好的软件平台，具备二次开发能力，可以满足特殊的功能要求；
�？榛峁�，配合仪表芯片，功能组合、系统升级非常方便；
●主要技术指标
基本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式：双排四位LED数码管分别同时显示
采样周期：0.2秒
报警输出：每个通道可分别带二限报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
●选型表
代码 |
说明 |
SK-402 |
|
双通道智能显示调节仪 |
外型尺寸 |
A |
横式160×80×125mm |
A/S |
竖式80×160×125mm |
B |
方式96×96×110mm |
C |
横式96×48×110mm |
C/S |
竖式48×96×110mm |
D |
方式72×72×110mm |
F |
方式48×48×110mm |
第一通道报警点数 |
-B□ |
B1-B2，1-2点报警 |
第二通道报警点数 |
-B□ |
B1-B2，1-2点报警 |
第一通道变送输出 |
-X1 |
4-20mA输出 |
-X2 |
0-10mA输出 |
-X3 |
1-5V输出 |
-X4 |
0-5V输出 |
第二通道变送输出 |
-X1 |
4-20mA输出 |
-X2 |
0-10mA输出 |
-X3 |
1-5V输出 |
-X4 |
0-5V输出 |
通讯输出 |
-P |
微型打印机 |
-R |
串行通讯RS232 |
-S |
串行通讯RS485 |
馈电 |
-V12 |
带DC12V馈电输出 |
-V24 |
带DC24V馈电输出 |
供电电源 |
- |
220VAC供电 |
-W |
DC24V供电 |
第一通道输入信号 |
-1Sn |
见“输入类型表” |
第二通道输入信号 |
-2Sn |
见“输入类型表” |
●智能类型表
