应用

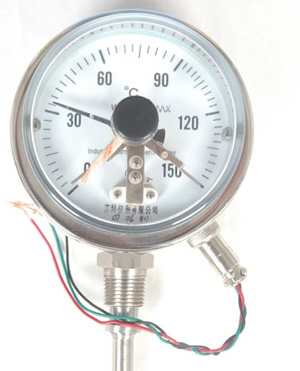

  WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。

特点
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。

工作原理
   电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。

主要技术参数
· 产品执行标准：JB/T8803-1998  GB3836-83
· 标度盘公称直径：100；60
· 精度等级：（1.0），1.5；2.5
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。

电气参数

额定功率VA 最高工作电压V 最大允许电流 10 220 a.c 0.7A 24 d.c

选型编码

型号命名方法 代码 代码说明 WSS 双金属温度计   代码 说明 X 电接点结构   代码 表壳材质说明 ? 普通材质不做标注 B 不锈钢（60表盘的只有铝壳产品）   代码 说明 -3 表盘直径60mm -4 表盘直径100mm   代码 说明 0 表盘方向-轴向 1 表盘方向-径向 8 表盘方向-万向   代码 说明 0 无固定安装形式 1 可动外螺纹安装 2 可动内螺纹安装 3 固定螺纹安装 4 固定法兰安装 5 卡套螺纹安装 6 卡套法兰安装   代码 说明 ? 普通型不标住 B 隔爆型   代码 说明 M 上下限报警 N 双上限 P 双下限

备注：

1.电接点双金属温度计表盘60mm的报警方式常规的是上下限报警，要是需要双上限或者双下限的需要订制；

2.请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。

3.选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm

WSSX-481， 0～400℃，L=450， M27×2，1.5级

型号及规格

型号 测温范围 精度等级 保护管材料 规格 安装固定装置 WSSX-400 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 75 100 150 200 300 400 500 750 1000 无固定装置 WSSX-401 WSSX-480 WSSX-401 可动外螺纹 WSSX-411 WSSX-481 WSSX-402 可动内螺纹 WSSX-412 WSSX-482 WSSX-403 固定螺纹 WSSX-413 WSSX-483 WSSX-404 固定法兰 WSSX-414 WSSX-484 WSSX-405 卡套螺纹 WSSX-415 WSSX-485 WSSX-406 卡套法兰 WSSX-416 WSSX-486

备注：特殊形式可根据协议订货。

电接点双金属温度计电接点接线方式
