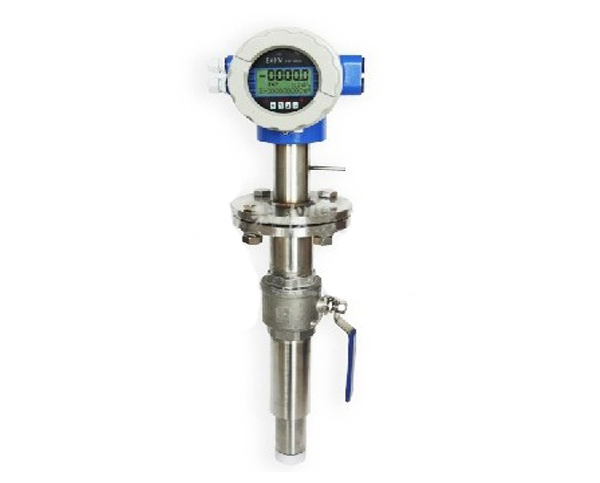

SKLDC系列插入式电磁流量计
|
SKLDC系列 插入式电磁流量计用来测量导电的液体,特别适用于大口径的管道测量。 广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
插入式电磁流量计产品特点：
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度佳；
3、全数字量处理，抗干扰能力强，测量可靠；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。
插入式电磁流量计型号
型号: |
SKLDC系列 |
口 径: |
DN150 - DN2000 |
精 度: |
± 2.5%测量值标准 ±1.5%测量值特殊 |
最低导电率 : |
5μs/cm |
测量范围 : |
推荐使用范围：1.0m/s～10m/s连续可调
最大使用范围：0.2m/s～15m/s连续可调 |
介质温度 : |
-20- +150℃ |
环境温度 : |
-20- +60℃ |
流体压力 : |
≤ 1.6MPa |
防护等级 : |
传感器 转换器
IP67 IP67
IP68 IP67 |
材 质: |
探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE. |
电气接口 : |
M20×1.5,1/2〞NPT |
显示方式 : |
标准双线液晶显示 ,可同时显示瞬时和累积流量。 |
电 源: |
220VAC 50HZ 24VDC |
防爆等级： |
Exd[ia]iam ll CT5 |
信号输出： |
1、开关量可设为： 脉冲输出（最高1000HZ）；高 /低流量报警；
空管报警；流量方向示意；故障报警；
2、电流输出：4-20mA输出。 |
组态方式： |
1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆：EEPROM不会消失之记忆体，无需电池保存。 |
插入式电磁流量计参考流量范围：
| 口径mm（DN） |
流量范围m3/h |
口径mm（DN） |
流量范围m3/h |
φ150 |
65～650 |
φ900 |
2300～23000 |
φ200 |
110～1100 |
φ1000 |
2800～28000 |
φ250 |
180～1800 |
φ1200 |
4000～40000 |
φ300 |
250～2500 |
φ1400 |
5500～55000 |
φ350 |
350～3500 |
φ1600 |
7200～72000 |
φ400 |
450～4500 |
φ1800 |
9200～92000 |
φ500 |
700～7000 |
φ2000 |
11500～115000 |
φ600 |
1000～10000 |
φ2200 |
14000～140000 |
φ700 |
1400～14000 |
φ2400 |
16300～163000 |
φ800 |
1800～18000 |
-- |
-- |
插入式电磁流量计产品选型
型号 |
口径 |
插入式电磁流量计 |
SKLDC |
150~2000 |
|
|
代号 |
安装形式 |
|
Y |
一体式 |
F |
分体式 |
|
代号 |
转换器形式 |
ZA |
圆形转换器 |
ZB |
方形转换器（仅适用于分体式） |
|
代号 |
供电形式 |
AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
DC |
（直流）24V DC (20~36V DC) |
LD |
锂电池供电（不带信号输出） |
|
代号 |
输出信号 |
|
I |
4~20mA |
|
F |
频率 1KHz |
|
Rs |
串行通讯（485） |
|
C |
控制输出 |
|
|
代号 |
防爆要求 |
N |
无防爆 |
EX |
防爆（仅适用于分体式） |
|
代号 |
是否带球阀 |
N |
不带球阀 |
Q |
带球阀 |
|
代号 |
电极材质 |
316L |
不锈钢 |
|
代号 |
配线
（适用于分体式） |
10 |
配10米引线
（标配） |
15 |
配15米引线 |
… |
以此类推 |
电磁流量计系列产品有：防腐型智能电磁流量计，一体式电磁流量计，分体式电磁流量计，插入式电磁流量计，防爆型电磁流量计；分体插入式电磁流量计
|
|
|
