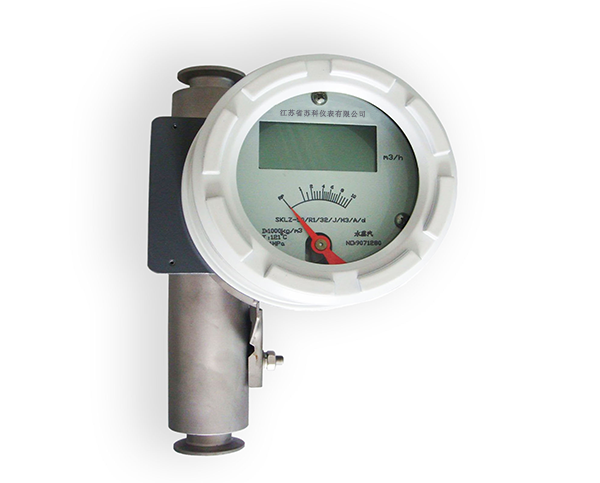

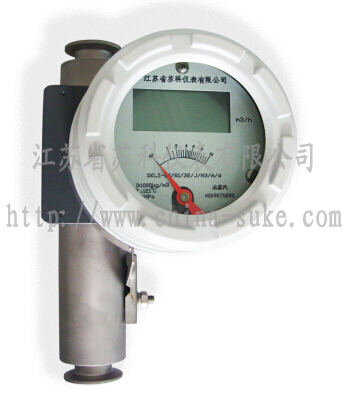

卡箍式快装金属管浮子流量计亦称
卫生型金属管浮子流量计，是采用变面积式测量原理，可对多种流体进行流量测量和控制。该系列
流量计主要由连接型快装卡盘、测量管体、锥形浮子及指示器等部分组成，由于配以不同的指示器，可实现现场指针指示、(4～20)mA 模拟信号输出、LCD显示瞬时和累积流量、上下限报警、HART协议通讯、电池供电和隔爆等功能。卡箍式快装金属管浮子流量计广泛应用于食品化工、石油、冶金、电力、环保、医药和轻工等部门对液体的流量测量与自动控制。
一、技术参数
测量范围：水（20℃）60~55000L/h 参见流量表
量程比：标准型1：10
精 度： 1.5级
压力等级： DN25~DN100 PN0.6
特殊型在选型和订货前应与供方协商
安装形式：垂直安装 介质底进上出
压力损失：7kPa-70kPa
介质温度：标准型：-80℃~+200℃
介质粘度： DN25: ＜250mPa.s
DN50~DN100: ＜300mPa.s
环境温度：液晶型-30℃~+55℃
指针型：-40℃~+120℃
连接形式：快装式卡盘
电缆接口：M20×1.5
供电电源：标准型24VDC二线制4~20mA（10.8VDC~36VDC ）
交流型：85~265VAC 50HZ
电池型：3.6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0~50000
累计流量显示数值范围：0~99999999
防护等级：IP65
防爆标志：隔爆型：EXdbIICT6Gb
二、卫生型卡箍式金属管浮子流量计流量范围表
卫生卡箍式
通径 DN（mm） |
流量范围 |
卡箍尺寸 |
配套管道尺寸 |
水(20℃)L/h |
Φ（mm） |
Φ（mm） |
25 |
60～600 |
50.5 |
(29/26)×1.5 |
100～1000 |
160～1600 |
250～2500 |
32 |
160～1600 |
50.5 |
(35/32)×1.5 |
250～2500 |
400～4000 |
550～5500 |
40 |
250～2500 |
50.5 |
(41/38)×1.5 |
400～4000 |
550～5500 |
50 |
400～4000 |
64 |
(53/50)×1.5 |
600～6000 |
1000～10000 |
65 |
1000～10000 |
91 |
(70/66)×2 |
1600～16000 |
2500～25000 |
80 |
1600～16000 |
106 |
(85/81)×2 |
2500～25000 |
3500~35000 |
100 |
4000～40000 |
119 |
(104/100)×2 |
5500～55000 |
三、产品选型
| 代号 |
测量管结构 |
SK-LZ50 |
下进上出 |
|
代号 |
接液材质 |
R1 |
0Cr18Ni9Ti/304 |
R2 |
316L |
|
代号 |
管道口径 |
DN25 |
25 |
DN32 |
32 |
DN40 |
40 |
DN50 |
50 |
DN65 |
65 |
DN80 |
80 |
DN100 |
100 |
|
代号 |
指示器形式代码组合 |
M1 |
就地指针指示，机械指示瞬时流量 |
M2 |
供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 |
M3 |
供电型，无机械指示，液晶显示瞬时/累积流量（同M2） |
|
代码 |
供电方式 |
无 |
只限M1指示器 |
A |
220VAC，4~20mA输出 |
B |
电池供电，无输出 |
C |
24VDC，二线制供电，4－20mA输出 |
D |
24VDC，三、四线制供电，4~20mA输出 |
|
代号 |
表头 |
i |
方型壳体 |
d |
圆壳体 （隔爆） |
|
代号 |
连接形式 |
|
WS |
卫生型快装卡箍连接 |
