LZB-BH型防护型不锈钢玻璃转子流量计
|
LZB-BH型防护型不锈钢玻璃转子流量计主要用于测量管道内单相非脉动的液体、气体介质的瞬时流量，防护型不锈钢玻璃转子流量计与介质接触的部位主要材质是不锈钢304，玻璃管采用高鹏硅质玻璃，其耐压等级为0.4MPa~0.6MPa,正常耐温在60℃以内，防护型的外壳主要防止用户在使用时由于操作不当或者系统出现非正常情况下介质将玻璃管冲破而导致介质喷溅而发生安全事故，防护型不锈钢玻璃转子流量计主要应用于石油化工、医药食品、纺织轻工、环保水处理等工业与科研部门。
一、技术指标
1、公称口径：DN15 DN25 DN40 DN50 DN80 DN100
2、公称压力：0.4MPa 0.6MPa
3、精度等级：2.5级 4级
4、工作温度：≤60℃
5、类型：隶属于变面积式流量计
6、适用介质：气体或者液体
二、技术参数
型号 |
LZB-15BH |
LZB-25BH |
LZB-40BH |
LZB-50BH |
LZB-80BH |
LZB-100BH |
公称通径（mm） |
DN15 |
DN25 |
DN40 |
DN50 |
DN80 |
DN100 |
测量范围 |
液体
L/h |
★6~60 |
40~400 |
160~1600 |
★160~1600 |
1~10m3/h |
5~25m3/h |
★8~80 |
60~600 |
★180~1800 |
400~4000 |
1.6~16m3/h |
★6~35 m3/h |
16~160 |
100~1000 |
250~2500 |
600~6000 |
★2~20m3/h |
8~40 m3/h |
25~250 |
★160~1600 |
★300~3000 |
★800~8000 |
★3~25m3/h |
★12~60 m3/h |
40~400 |
|
★400~4000 |
★1~10m3/h |
★8~40m3/h |
★16~80 m3/h |
|
|
★1~5m3/h |
★4~16m3/h |
|
★20~90 m3/h |
|
|
★1.5~6m3/h |
|
|
★20~100 m3/h |
|
|
|
|
|
★50~120m3/h |
气体
Nm3/h |
0.25~2.5 |
★0.8~8 |
4~40 |
★6~60 |
50~250 |
★60~200 |
0.4~4 |
1~10 |
★5~50 |
10~100 |
80~400 |
★80~400 |
0.6~6 |
1.6~16 |
6~60 |
16~160 |
★50~500 |
★ 100~500 |
★0.8~8 |
2.5~25 |
★7~70 |
★20~200 |
★60~600 |
120~600 |
★1~10 |
★3~30 |
?? ★8~80 |
★30~300 |
|
200~1000 |
|
★4~40 |
★10~100 |
★50~250 |
|
★300~1500 |
|
|
|
★80~400 |
|
★400~2000 |
|
|
|
|
|
★500~2500 |
精度等级（±％） |
4 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
工作压力
（MPa） |
0.6 |
0.6 |
0.6 |
0.6 |
0.4 |
0.4 |
带“★”号流量范围均为特制流量范围，需特殊订货

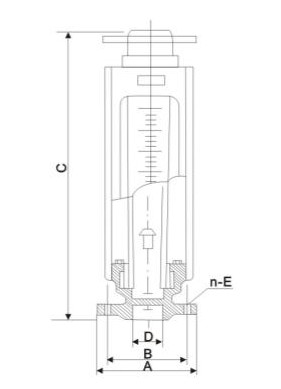

三、外形尺寸
型 号
|
尺寸 |
A |
B |
C |
D |
n-E |
LZB-15BH |
Φ95 |
Φ65 |
470±2.5 |
Φ15 |
4*Φ14 |
LZB-25BH |
Φ115 |
Φ85 |
470±2.5 |
Φ25 |
4*Φ14 |
LZB-40BH |
Φ145 |
Φ110 |
570±3 |
Φ40 |
4*Φ18 |
LZB-50BH |
Φ160 |
Φ125 |
570±3 |
Φ50 |
4*Φ18 |
LZB-80BH |
Φ185 |
Φ150 |
660±3.5 |
Φ80 |
4*Φ18 |
LZB-100BH |
Φ205 |
Φ170 |
660±3.5 |
Φ100 |
4*Φ18 |
|
|
|
