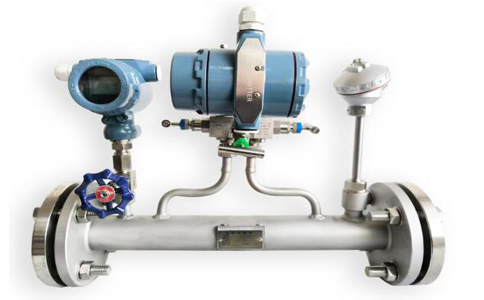

SK-LX型楔形流量計
|
SK-LX型楔形流量計是一種差壓式流量儀表，它是利用在密閉管道中能量相互轉換的伯努利定律，即：在穩定流體場合中，管道中的流速與差壓的平方根成正比。楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變為電信號輸出，再經專用智能流量積算儀運算后，即可顯示流量值。
一、楔形流量計流量方程：
式中 qv----體積流量計，m³/s
C------流出系數；
ε-----可膨脹系數；
m------節流面積比；
D------管道內徑，m；
△p------差壓，pa；
ρ------被測介質密度，kg/m³
SK-LX型楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能；測量精度可達0.5%；可具有現場顯示和標準電流信號（4~20mA DC）輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。
SK-LX型楔形流量計可以在高粘度、低雷諾數（雷諾數＞500即可使用）的流體情況下進行精度佳的流量測量；在流速較低、流量小、管徑大的流量測量場合有不可替代的作用。主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
楔形流量計結構簡單、無可動部件，不易被流體磨損，工作性能穩定、可靠，使用壽命長；它的測量元件及取壓裝置結構特殊，流體通過時不形成滯留或堵塞，壓力損失較小，是在雷諾數較低的情況下進行精度佳流量測量的理想選擇。
二、主要特點：
1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量；
2、測量精度不受流體介質介電常數等特性的影響和限制；
3、楔形件結構設計特殊，有導流作用，防堵塞；
4、具有流體粘度變化、溫度變化、密度變化等補償功能；
5、抗振動、抗沖擊、抗臟污、抗腐蝕；
6、具有雙向流量測量功能；
7、測量精度高；
8、結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；
9、無運動部件、無磨損，長期使用時不需要重新標定。
三、技術參數：
1、測量精度： ±1.0%～±1.5%
2、最低流速：0.01m/s。
3、使用壽命：可長達十年以上。
4、量程比≥10：1
5、雷諾數系數使用范圍：下限300，上限達1×106以上。
6、測量液體粘度上限：500MPa•S。
7、工作壓力范圍：-0.1~6.4MPa。
8、工作溫度范圍：-50~400℃。
四、流量范圍
1、楔形流量計測量液體時的流量范圍：
| 型號 |
公稱通徑DN（mm） |
楔形比（H/D） |
流量范圍（m³/h） |
LX015 |
15 |
0.2，0.3，0.4，0.5 |
0.11~2.7 |
LX020 |
20 |
0.2，0.3，0.4，0.5 |
0.2~4.8 |
LX025 |
25 |
0.2，0.3，0.4，0.5 |
0.3~7.4 |
LX032 |
32 |
0.2，0.3，0.4，0.5 |
0.5~12.2 |
LX040 |
40 |
0.2，0.3，0.4，0.5 |
0.8~19 |
LX050 |
50 |
0.2，0.3，0.4，0.5 |
1.3~29.7 |
LX065 |
65 |
0.2，0.3，0.4，0.5 |
2.2~50.1 |
LX080 |
80 |
0.2，0.3，0.4，0.5 |
3.3~76 |
LX100 |
100 |
0.3，0.4，0.5 |
8.2~118.7 |
LX125 |
125 |
0.3，0.4，0.5 |
12.8~185.5 |
LX150 |
150 |
0.3，0.4，0.5 |
18.4~267.1 |
LX200 |
200 |
0.3，0.4，0.5 |
32.7~474.8 |
LX250 |
250 |
0.3，0.4，0.5 |
51.2~741.8 |
LX300 |
300 |
0.3，0.4，0.5 |
73.8~1068.2 |
2、楔形流量計測量氣體時的流量范圍：
| 型號 |
公稱通徑DN（mm） |
楔形比（H/D） |
流量范圍（m³/h） |
LX015 |
15 |
0.2，0.3，0.4，0.5 |
1.2~19.1 |
LX020 |
20 |
0.2，0.3，0.4，0.5 |
2.3~33.9 |
LX025 |
25 |
0.2，0.3，0.4，0.5 |
3.5~53 |
LX032 |
32 |
0.2，0.3，0.4，0.5 |
5.8~86.8 |
LX040 |
40 |
0.2，0.3，0.4，0.5 |
9.0~135.7 |
LX050 |
50 |
0.2，0.3，0.4，0.5 |
14.1~212 |
LX065 |
65 |
0.2，0.3，0.4，0.5 |
23.9~358.2 |
LX080 |
80 |
0.2，0.3，0.4，0.5 |
36.2~542.6 |
LX100 |
100 |
0.3，0.4，0.5 |
56.5~847.8 |
LX125 |
125 |
0.3，0.4，0.5 |
88.3~1324.5 |
LX150 |
150 |
0.3，0.4，0.5 |
127.2~1907.6 |
LX200 |
200 |
0.3，0.4，0.5 |
226.1~3391.2 |
LX250 |
250 |
0.3，0.4，0.5 |
353.3~5298.8 |
LX300 |
300 |
0.3，0.4，0.5 |
508.7~7630.2 |
楔形流量計選型：
| 型譜 |
代號 |
外殼材質 |
公稱壓力 |
工作溫度 |
連接與取壓方式 |
說明 |
SKLX |
|
|
|
|
|
楔形流量計 |
|
015 |
|
|
|
|
DN15 |
020 |
|
|
|
|
DN20 |
025 |
|
|
|
|
DN25 |
… |
|
|
|
|
|
300 |
|
|
|
|
DN300 |
|
I |
|
|
|
碳鋼 |
II |
|
|
|
不銹鋼 |
III |
|
|
|
特殊訂做 |
|
0.25 |
|
|
0.25MPa |
0.60 |
|
|
0.6MPa |
… |
|
|
|
5 |
|
|
5MPa |
|
A |
|
-20~100℃ |
B |
|
100~250℃ |
C |
|
250~400℃ |
|
A |
螺紋取壓對夾式 |
B |
螺紋取壓螺紋式 |
C |
螺紋取壓焊接式 |
D |
螺紋取壓法蘭式 |
E |
法蘭取壓法蘭式 |
F |
一體化安裝方式（溫壓補償） |
G |
一體化安裝通用式 |
五、安裝注意事項：
1、一般楔形流量傳感器有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能排除氣泡，以免引起儀表零點漂移；
2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，直管段長度要求請詳細閱讀說明書。
3、水平安裝時，楔式差壓元件應與管道中心線成90°。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
六、結構形式：
楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。
|
|
|
