 您现在的位置 > 首页 > 显示仪表 > 温度远传监测仪

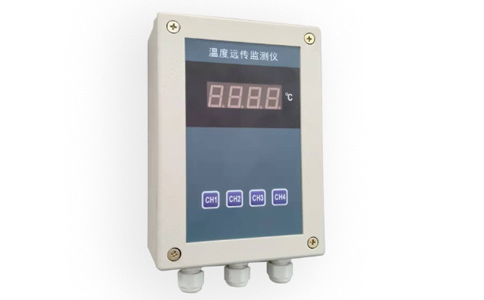

XTRM系列温度远传监测仪



一、概述
   XTRM系列温度远传监测仪是最多能测量监视四个温度点的检测仪表,其系列产品有2路、3路、及4路, 温度远传监测仪采用Pt100热电阻测温,输出信号为四个测温回路中温度最高的一个点,并以4~20mA的二线制标准电流信号输出,同时,该仪表采用LED数码管显示,平时工作状态指示各个回路最高一点的温度,若用户在需要时可以通过面板上的按键,任意观看各点的温度,本仪表主要用于多点温度测量监视以及需报警的各种场合,由于它采用二线制输出,输入、输出电磁隔离,因而具有很强的抗干扰能力.本产品采用ABS工程塑料外壳或铝合金外壳,防爆、防尘、防水结构,适合环境比较恶劣的场合。
二、温度远传监测仪主要技术指标
1.测量范围:0~150℃(或用户指定测量范围)
2.传感器:Pt100、Cu50二线制(热电偶作为特殊订货)
3.测量通道数:2、3、4.
4.电气隔离:输入、输出电磁隔离.
5.绝缘电阻:>100MΩ(500V)
6.绝缘强度:1500VDC/1分钟.
7.基本精度:±0.5%
8.显示精度:1.0级(数字显示)2.5级(指针显示).
9.引线电阻规定:0.35Ω(或按标牌说明).
10.输出:两线制4-20mA.最大32mA(当输入开路时)
11.负载电阻:0~500Ω.(RL小于等于50(Vs-12).
12.电源电压:Vs=16~45VDC.一般为24VDC.
13.环境温度:-25℃~+75℃.
14.温度漂移:<200ppm/℃.
15.安装方式: 壁挂式:160(高)×110(宽)×56(厚);两固定孔距离60mm.固定螺钉M4×10mm.
三、温度远传监测仪工作原理

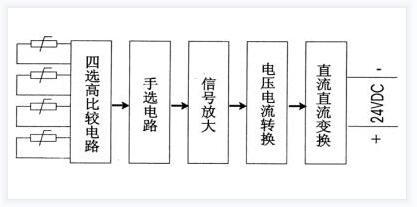

  多路温度远传监测仪是一台最多支持四路输入、自动选择最大一路的4-20mA二线制输出的信号隔离转换器,它可就近安装在测量点附近 ,二线制输出同时作为信号传输和仪表的供电电源线.4~20mA输出电流分为两个部分,恒定的4mA电流作为测量零点,同时又是仪表电子线路的供电电流,而叠加在4mA上的0~16mA变化的电流是正比于被测量输入信号的变化,例:0~150℃测量信号对应于4~20mA的电流信号输出.热电阻/热电偶传感器的测量信号通过输入电路(选择高信号)或选点输入电路选中某一路信号,该信号通过放大和电压/电流(V/I)转换单元将放大器的输出电压转换为4~20mA恒定电流输出,原理框图如下图所示:

四、温度远传监测仪产品选型
XTRM-(  )2(  )/G

通道数

2

通道数为2个

3

通道数为3个

4

通道数为4个

输入信号

2

热电阻:Pt100

温度范围

10

0~100℃

15

0~150℃

输出形式

G

4~20mA

电源

D

DC24V(可省略)

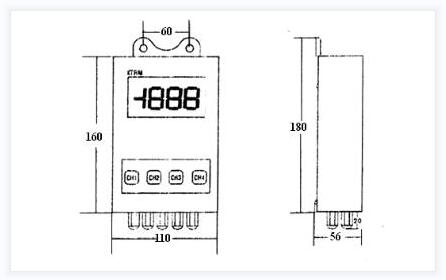

五、温度远传监测仪仪表的结构及安装尺寸


六、温度远传监测仪电气连接
  仪表与外部Pt100热电阻/热电偶K的接线需打开仪表盖以后进行,Pt100热电阻/热电偶K与表内欧式端子相连接.

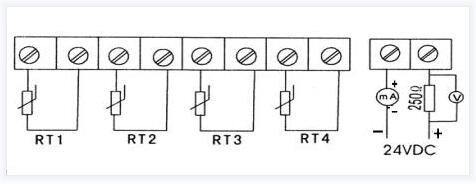

  指示仪表、记录仪表,调节器等仪表能够与电源串联在输出回路,输出电流正比于温度的变化,但独立于电源的变化,其现场应用接线如下图所示:

七、温度远传监测仪仪表使用
  开机后需预热5分钟,仪表的安装应尽量靠近测量点,这样可以充分利用二线制的如下优点:

  1. 高的抗干扰能力,因为信号是在高电平情况下传送,达到抑止噪声和外部干扰源的作用.
  2. 简单的布线,即仪表从现场到控制室采用双绞导线连接(热电偶使用补偿导线)就可以了,降低了布线的成本.

  为了避免测量误差,铂热电阻的引线电阻必须保证一定的数值,这里对于每一个Pt100的传感器,引线电阻固定为0.35Ω, 0.35相对应导线的截面和长度如下所示:
          截面积:   导线长度
          1.5mm²   2×12m
         或1.0mm²   2×10m
  也可以取用任何截面的导线,但引线总电阻必须确保为0.35Ω,否则将会产生引线误差.例如:引线电阻每变化0.38Ω将引起1℃的温度误差,输入端的引线还要考虑对外磁场的屏蔽.
