您现在的位置 > 首页 > 变送器仪表 > SKGW51杆式导波雷达物位计 |
 |

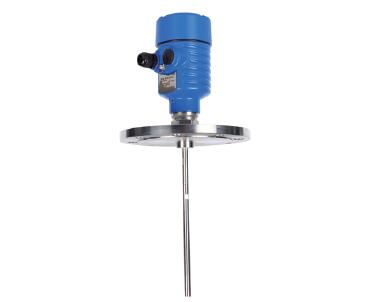

SKGW51杆式导波雷达物位计
 |
||||||||||||||||||

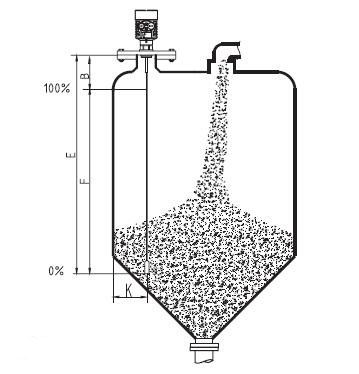

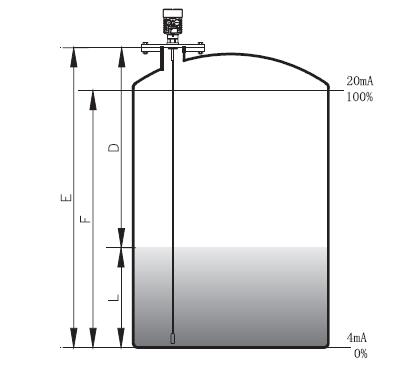

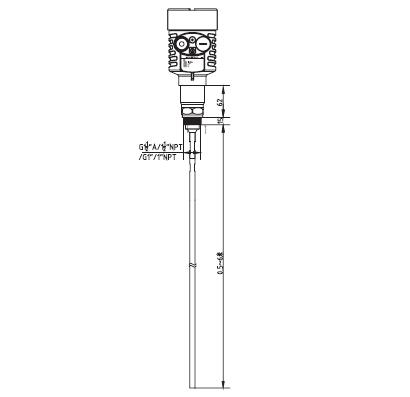

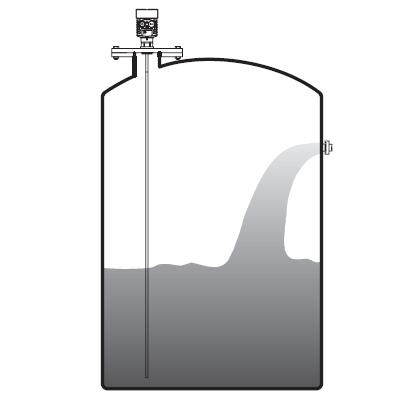

| 测量原理 SKGW51杆式导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化成物位信号。  输入 反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速 因空罐的距离E已知，则物位L为：L=E-D 输出 通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。 测量范围： F-----测量范围 E-----空罐距离 B-----顶部盲区 K-----探头到罐壁的距离 顶部盲区是指物料高料面与测量参考点之间的小距离。 底部盲区是指缆绳底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。  注意 只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。 SKGW51杆式导波雷达物位计参数 应 用：液体、固体 测量范围：杆6m 过程连接：螺纹、法兰 介质温度：-40~150℃ 过程压力：-0.1~4.0Mpa 精 度：±10mm 防爆等级：Exd IIBT4 Gb 防护等级：IP67 信号输出：4~20mA/HART(两线/四线) SKGW51杆式导波雷达物位计外型尺寸图  SKGW51杆式导波雷达物位计安装图  SKGW51杆式导波雷达物位计选型
