涡街流量计与旋进旋涡流量计区别

涡街流量计的原理
    涡街流量计是在流量计管道中,设置一滞流件,当流体流经滞流件时,由于滞流件表面的滞流作用等原因,在其下游会产生两列不对称的旋涡,这些旋涡在滞流件的侧后方分开,形成所谓的卡门(Karman)旋涡列,两列旋涡的旋转方向是相反的,卡门从理论上证明了当h/L=0.281(h为两旋涡列之间的宽度,L为两个相邻旋涡间的距离)时,旋涡列是稳定的,在此情况下,产生旋涡的频率f与流量计管道中流体流速υ的关系为:
  f =sv/d
  v=df/s
  式中 d ——圆柱形滞流件的直径;
  s——无量纲常数,称为Strouhal数,与流体流动状态的雷诺数Re有关。
  流量计圆截面管道的雷诺数Re为:
  式中 υ——流体的流速,m/s;
  ρ——流体的密度,kg/m3;
  μ——流体的动力粘度,(kg?m-1)/s。
  而流体的流量:
  Q=A *v

  从上式可见,涡街流量计选型设计完毕,流量Q不仅与f有关,而且与雷诺数Re也有关。雷诺数Re是表征粘性流体流动特性的一个无量纲数,其物理意义是流体流动的惯性力与粘滞力的比值。因此,流体的流动状态对涡街流量计的使用也有一定的影响。如果环境参数对流体流动状态有影响也会影响到涡街流量计的使用性能。

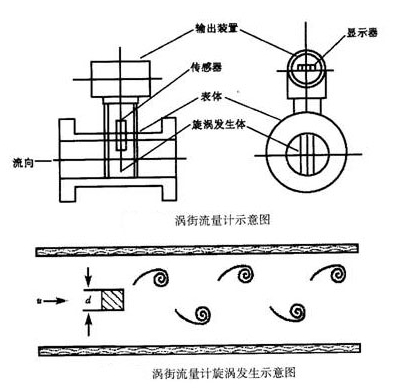

涡街流量计原理图

旋进旋涡流量计原理:
    旋进旋涡流量计流量沿着轴向的流体流量传感器入品时,在漩涡发生体的作用下,被强制围绕中心线旋转,产生漩涡流,漩涡流在文丘利管中旋进,到达收缩段突然节流后,使漩涡流加速,当通过扩散段时,漩涡中心沿一锥形螺旋线进动。此时,漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。

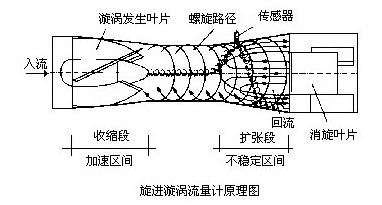

旋进旋涡流量计原理图
