插入式电磁流量计结构图解 |
插入式电磁流量计上端为接线盒，由专用电缆与电磁流量转换显示器连接组成分体插入式电磁流量计；若以电磁流量转换器代替接线盒，则组成一体式电磁流量计。
图一、二是传感器的两种整体结构简图。

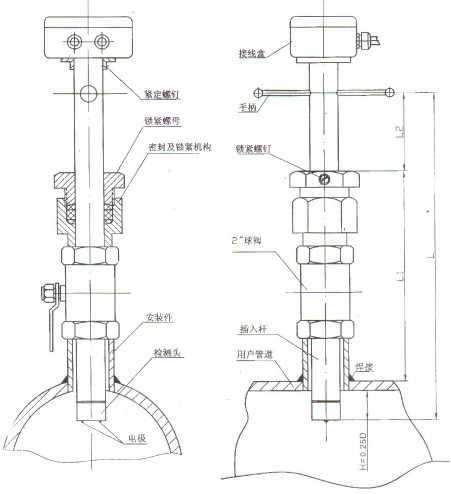

带球阀传感器整体结构图

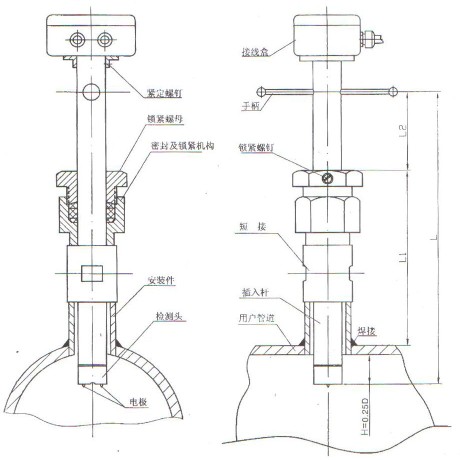

不带球阀传感器整体结构图
从图中可以看出，传感器以下几个主要部分或零部件组成：
检测头：包括电极、励磁线圈、铁芯及引线，外壳为PVC或F4。
插入杆：连接检测头与转换器，采用304或316不锈钢制造。
安装件：（Ф60*3）304或316不锈钢管，安装时焊接于用户官道上。
阀门或（短节）：2″不锈钢球阀或（短节），用在不断流情况下取出或安装传感器。
密封及锁紧机构：包括过渡件、压紧螺母、专用密封胶圈。
接线盒：传感器与转换器的励磁电流和信号在此相互对应连接。
|
|
