插入式涡街流量计结构图及安装方式
插入式涡街流量计按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。下面我们就插入式涡街流量计的安装方式做个简单的介绍。

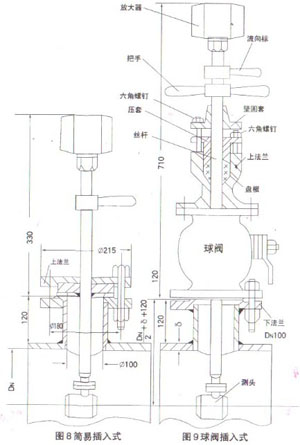

简易插入式涡街流量计结构见图8，球阀插入式涡街流量计结构见图9，当松动六角螺钉，转动把手将测头提高到球阀以上时，关闭球阀，实现不断流检修。
插入式涡街流量计安装特殊要求
1、 插入式涡街流量计安装垂直度不大于±5°
2、 测头应插入被测管道的中心位置，其轴线偏离不大于0.02DN
3、 测头轴线与被测管道轴线之夹角不大于±5°
4、 插入式涡街流量计流向标与流体的流动方向应一致。
简易插入式涡街流量计结构见图8，球阀插入式涡街流量计结构见图9，当松动六角螺钉，转动把手将测头提高到球阀以上时，关闭球阀，实现不断流检修。
插入式涡街流量计安装特殊要求
1、 插入式涡街流量计安装垂直度不大于±5°
2、 测头应插入被测管道的中心位置，其轴线偏离不大于0.02DN
3、 测头轴线与被测管道轴线之夹角不大于±5°
4、 插入式涡街流量计流向标与流体的流动方向应一致。
|
